Sady dieselových generátorů s otevřeným rámem: Kompletní příručka pro kupujícího

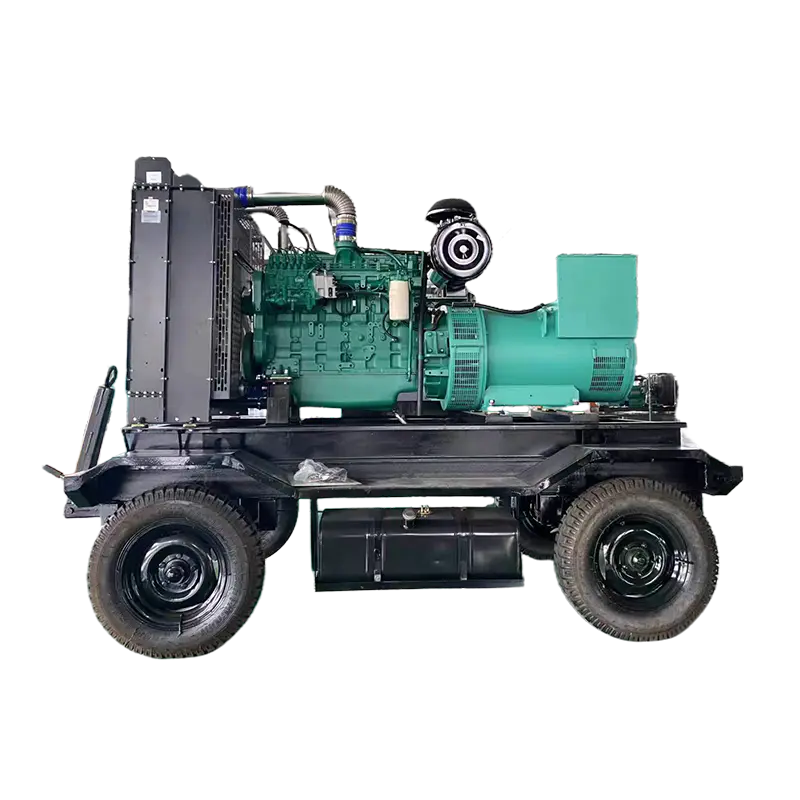

An sada dieselagregátu s otevřeným rámem je dieselový motor spojený s alternátorem namontovaným na pevném ocelovém základním rámu — s žádný akustický kryt nebo stříška proti povětrnostním vlivům . Tato konfigurace poskytuje maximální výkon za dolar, snadný přístup k servisu a neomezené proudění vzduchu pro chlazení, což z ní dělá dominantní volbu pro staveniště, průmyslová zařízení, zemědělské provozy a jakékoli aplikace, kde hladina hluku není primárním omezením. Pro zákazníky, kteří upřednostňují cenu, hustotu výkonu a údržbu před tichým provozem, je dieselový generátor s otevřeným rámem téměř vždy nejpraktičtějším řešením.

Čím se liší sada dieselového generátoru s otevřeným rámem

Charakteristickým znakem je konstrukční jednoduchost. Tam, kde zakrytý (tichý) generátor uzavírá motor a alternátor do akustické ocelové skříně, sada s otevřeným rámem ponechává všechny součásti odkryté. Tento jediný konstrukční rozdíl pohání kaskádu praktických důsledků:

• Nižší pořizovací cena: Odstranění vrchlíku, akustického obložení a vnitřního potrubí obvykle snižuje jednotkové náklady 20–40 % ve srovnání s tichým generátorem s ekvivalentním výkonem.
• Lepší účinnost chlazení: Neomezené proudění okolního vzduchu umožňuje motoru a alternátoru pracovat chladněji, což prodlužuje životnost součástí a podporuje vyšší trvalé zatížení v horkém klimatu.
• Rychlejší a jednodušší servis: Technici mají přístup k olejovým filtrům, palivovým filtrům, řemenům, vstřikovačům a koncovkám, aniž by museli odstraňovat panely nebo pracovat v uzavřeném prostoru.
• Vyšší hlučnost: Obvykle produkují sady otevřených rámů 95–110 dB(A) na 1 metr ve srovnání s 65–75 dB(A) u ekvivalentní jednotky s krytem. To omezuje jejich použití v prostředích citlivých na hluk.
• Žádná ochrana proti počasí: Souprava musí být instalována pod střechou, uvnitř budovy nebo v účelové generátorové místnosti. Vystavení dešti nebo prachu vyžaduje samostatný úkryt.

Základní součásti sady dieselového generátoru s otevřeným rámem

Každý dieselový agregát s otevřeným rámem – bez ohledu na značku nebo jmenovitý výkon – je postaven na stejné základní architektuře. Pochopení každé součásti pomáhá kupujícím vyhodnotit rozdíly v kvalitě a předvídat požadavky na údržbu.

Dieselový motor

Motor je srdcem agregátu a jeho značka je nejdůležitějším ukazatelem kvality. Mezi přední výrobce OEM motorů používaných v sadách otevřených rámů patří Cummins, Perkins, Yanmar, Deutz, John Deere a Mitsubishi na prémiové úrovni a motory s licencí Weichai, Yangdong a Ricardo na hodnotové úrovni. Zdvihový objem motoru, počet válců a způsob sání (přirozené sání vs. přeplňovaný vs. přeplňovaný s dochlazováním) určují výkon a spotřebu paliva.

Pro sady výše 30 kW , přeplňované motory jsou staardní; výše 200 kW , přeplňované motory s dochlazováním (TCAC) poskytují lepší tepelnou účinnost a nižší emise. Většina moderních dieselových motorů na otevřených rámových sadách vyhovuje EPA Tier 4 Final nebo EU Stage V emisní normy, které vyžadují naftu s nízkým obsahem síry (≤15 ppm síry).

Alternátor

Alternátor (synchronní generátor střídavého proudu) přeměňuje otáčení hřídele motoru na elektrickou energii. Klíčové specifikace alternátoru zahrnují:

• Regulace napětí: Bezkomutátorové, samobuzené alternátory s automatickým regulátorem napětí (AVR) udržují výstupní napětí v ±1 % nominální hodnoty za různých podmínek zatížení.
• Třída izolace: Izolace třídy H (dimenzovaná do 180 °C) je standardem pro průmyslové generátorové soustavy a poskytuje tepelnou rezervu pro nepřetržitý provoz při vysokých okolních teplotách.
• IP hodnocení: Většina alternátorů s otevřeným rámem má krytí IP21 nebo IP23 – dostatečné pro vnitřní použití, ale vyžaduje ochranu před přímým vniknutím vody.
• Účiník: Standardní alternátory jsou dimenzovány na 0,8 účiník (zpoždění) . Jmenovitý výkon kVA vynásobený 0,8 udává kW dostupný pro odporovou zátěž.

Mezi prémiové značky alternátorů patří Stamford (Cummins Generator Technologies), Leroy-Somer, Mecc Alte a Marathon Electric. Tyto značky jsou preferovány pro aplikace vyžadující nízké harmonické zkreslení (THD <5%) k ochraně citlivých elektronických zařízení.

Ocelový základní rám

Základní rám je svařovaná konstrukční ocelová sestava, která vyrovnává a nese spojku motor-alternátor. Kvalitní rámy zabudovány antivibrační držáky (AVM) — pryžové izolátory mezi sestavou agregátu a patkami rámu — pro snížení přenášených vibrací na montážní povrch. Integrita rámu je důležitá zejména při přepravě; poddimenzované rámy se mohou ohnout a způsobit nesouosost spojky.

Ovládací panel

Sady otevřených rámů se obvykle dodávají s jednou ze tří úrovní ovládacího panelu:

• Základní analogový panel: Volt, zesilovač a frekvenční měřiče s manuálním startem. Vhodné pro jednoduché zálohovací aplikace s obsluhou.
• Digitální ovladač (DSE, ComAp nebo Deepsea): Monitoruje parametry motoru (tlak oleje, teplotu chladicí kapaliny, napětí baterie), zaznamenává alarmy a podporuje automatický start při výpadku sítě (AMF). The DSE7320 and ComAp InteliGen jsou široce používané průmyslové standardy.
• Paralelní ovladač: Vyžaduje se pro sdílení zátěže mezi více agregáty. Používá se ve větších instalacích, kde dvě nebo více souprav běží současně pro sdílení připojené zátěže.

Vysvětlení jmenovitého výkonu sady dieselového generátoru s otevřeným rámem

Hodnocení generátoru je často špatně pochopeno. Každý dieselový generátor s otevřeným rámem nese několik jmenovitých výkonů, které platí v různých provozních scénářích – uvádět pouze jmenovitý výkon ve špičce nebo v pohotovostním režimu bez kontextu je zavádějící.

Častou chybou je nákup sady, která je dimenzována pouze do pohotovostního režimu pro nejvyšší spotřebu energie. Soupravy s pohotovostním režimem běžící nepřetržitě při nejvyšším výkonovém zatížení zaznamenají rychlejší opotřebení a zkrácení intervalů generálních oprav motoru. Vždy specifikujte primární výkon (PRP) pro aplikace, kde je primárním zdrojem energie generátorová soustava.

Typický výkonový rozsah a co pokrývá každá vrstva

Soupravy dieselgenerátorů s otevřeným rámem se vyrábějí v mimořádně širokém výkonovém rozsahu – od kompaktních jednoválcových jednotek až po velké víceválcové průmyslové sady:

Primární aplikace pro sady dieselových generátorů s otevřeným rámem

Staveniště

Stavebnictví je největším jednotným trhem pro dieselové agregáty s otevřeným rámem. Pracoviště vyžadují dočasné napájení pro nářadí, osvětlení, míchačky betonu, svářecí zařízení a kanceláře na staveništi – zátěž, která se neustále mění s postupem práce. Otevřené rámové sady jsou preferovány, protože jsou snadno se přepravuje na valnících, je pojízdný vysokozdvižným vozíkem a může být servisován mechaniky na místě bez speciálních krytových nástrojů. Běží typický středně velký stavební projekt (komerční budova, úsek silnice). 100–400 kW sady s otevřeným rámem jako primární zdroj energie na místě.

Zemědělské a venkovské operace

Zavlažovací čerpací stanice, systémy na sušení obilí, chladírenské sklady a provozy drůbeže nebo dobytka v oblastech s nespolehlivým napájením ze sítě silně závisí na dieselových agregátech s otevřeným rámem. Jejich tolerance k prašnému prostředí s vysokou teplotou a dostupnost motorové nafty ve venkovských oblastech z nich činí praktické výchozí nastavení. A Sada s otevřeným rámem 30–60 kW je běžná velikost pro středně velkou závlahovou čerpací stanici.

Průmyslová a výrobní zařízení

Továrny, zpracovatelské závody a sklady instalují sady otevřených rámů uvnitř generátorových místností jako záložní napájení pro kritické procesy – dopravníkové systémy, chladicí kompresory, systémy řízení procesů a osvětlení. Generátorovna poskytuje úkryt, který potřebuje sada s otevřeným rámem, a zároveň udržuje náklady na akustickou ochranu a ochranu proti povětrnostním vlivům oddělené od kapitálových nákladů na generátor.

Telekomunikační infrastruktura

Základnové stanice mobilních sítí a mikrovlnné opakovače ve vzdálených lokalitách často používají malé dieselové sady s otevřeným rámem (10–30 kW) jako primární nebo záložní napájení vedle solárních a bateriových systémů. Jejich kompaktní rozměry a jednoduchá údržba je činí kompatibilními s protokoly pro vzdálenou správu místa.

Události a dočasná moc

Filmové produkce, venkovní festivaly, nouzové záchranné operace a vojenské nasazení využívají sady s otevřeným rámem pro jejich nízké náklady na kilowatthodinu a snadnou logistiku. Sady mohou být umístěny v krytech tlumících zvuk nebo umístěny v dostatečné vzdálenosti od oblastí konání akcí, aby bylo možné regulovat hluk.

Jak vybrat správnou sadu dieselového generátoru s otevřeným rámem

Nákup nesprávné velikosti nebo specifikace je nákladný — předimenzovaná sada plýtvá kapitálem a běží neefektivně při nízké zátěži, zatímco poddimenzovaná sada se přetěžuje a předčasně selže. Projděte tyto kroky výběru v tomto pořadí:

1. Vypočítejte si celkovou připojenou zátěž: Uveďte všechny elektrické zátěže (kW), které mohou běžet současně. Použijte faktor poptávky – ne všechny zátěže běží při plném vytažení jmenovky současně. Typický je realistický výpočet připojeného zatížení 60–80 % ze součtu všech hodnocení na typovém štítku .
2. Identifikujte startovací zatížení motoru: Elektromotory odebírají při startu 5–7× svůj provozní proud. Pokud váš největší motor běží 15 kW, může vyžadovat 75–105 kW startovacího výkonu na chvíli z generátoru. Generátor to musí zvládnout bez nadměrného poklesu napětí (<15% je standardní požadavek).
3. Vyberte správný výkon: Pokud je generátor primárním zdrojem energie (bez připojení k síti), specifikujte Primární výkon (PRP) . Pokud se jedná o zálohu do síťového napájení, je vhodný pohotovostní režim (ESP).
4. Použijte 20–25% kapacitní rozpětí: Nastavte velikost sady tak, aby běžela vaše očekávaná zátěž 70–80 % jmenovitého výkonu . Provoz dieselového agregátu pod 30% zátěží způsobuje mokré stohování (hromadění nespáleného paliva ve výfuku), hromadění karbonu a zrychlené opotřebení motoru.
5. Ověřte snížení nadmořské výšky a teploty: Vznětové motory ztrácejí přibližně 3–4 % jmenovitého výkonu na 300 m nadmořské výšky nad hladinou moře a 1 % na 5 °C nad 25 °C okolí. Sada s jmenovitým výkonem 200 kW na úrovni moře, 25 °C může dodávat pouze 170 kW v nadmořské výšce 1 500 m a okolní teplotě 40 °C .
6. Uveďte značky motoru a alternátoru: U kriticky důležitých aplikací určete spíše pojmenované značky (Cummins, Perkins, Stamford), než přijímáte „ekvivalentní“ substituce.

Požadavky na instalaci pro sady generátorů otevřených rámů

Správná instalace je stejně důležitá jako správná specifikace. Nejčastější poruchy instalace se týkají ventilace, výfukového vedení a návrhu palivového systému.

Větrání a proudění vzduchu

Dieselový set s otevřeným rámem vyžaduje minimální průtok vzduchu přibližně 0,1–0,15 m³/s na 10 kW výkonu pro chlazení motoru. Generátorové místnosti musí být navrženy se vstupními a výstupními otvory dimenzovanými na tento průtok. Horký výfukový vzduch musí směřovat ven – recirkulace horkého vzduchu zpět do sání motoru způsobuje tepelné snížení výkonu a může vyvolat odstávky při vysokých teplotách.

Výfukový systém

Výfukové potrubí musí být přiměřeně dimenzováno (zpravidla je protitlak pod limitem stanoveným výrobcem motoru <10 kPa ), vedená k výtlaku mimo budovu a ukončená dešťovou čepicí nebo krytem proti počasí. Pružné vlnovcové sekce na přípojce výfuku motoru zabraňují přenosu vibrací na tuhé výfukové potrubí.

Palivový systém

Sady s otevřeným rámem jsou dodávány s malou denní nádrží namontovanou na základně (50–250 litrů). Pro prodlouženou dobu provozu je vyžadována externí nádrž na velkoobjemové palivo s palivovým čerpadlem, zpětným chodem přetečení nádrže a alarmem hladiny paliva. Palivové potrubí musí být dimenzováno tak, aby pokrylo plnou poptávku motoru plus a 15–20% rozpětí toku aby nedocházelo k hladovění paliva při plném zatížení.

Uzemnění a elektrické připojení

Rám generátoru musí být připojen k zemnící mřížce místa. Výstup musí být připojen přes automatický přepínač (ATS) nebo ruční přepínač, který zabraňuje současnému připojení generátoru a síťového napájení – stav nazývaný ostrovní provoz, který představuje vážné nebezpečí pro pracovníky veřejných služeb.

Plán rutinní údržby pro dieselové agregáty s otevřeným rámem

Sady otevřených rámů se snadněji udržují než jednotky s krytem, protože všechna servisní místa jsou přístupná bez demontáže. Dodržování servisních intervalů výrobce je nejdůležitějším faktorem pro dosažení jmenovité životnosti motoru po generální opravě 20 000–40 000 hodin pro prémiové motory.

Open Frame vs. Canopied (tiché) sady dieselových generátorů

Rozhodnutí mezi konfigurací s otevřeným rámem a konfigurací s krytem závisí na čtyřech praktických faktorech: odolnosti vůči hluku, instalačním prostředí, rozpočtu a servisních zdrojích.

• Vyberte otevřený rámeček kdy: souprava bude instalována ve vyhrazené generátorové místnosti nebo v krytém krytu; není vyžadována shoda s hlukem; kapitálový rozpočet je omezený; nebo se předpokládá častý servis a záleží na rychlosti přístupu.
• Vyberte si baldachýn (tiché) kdy: souprava musí pracovat venku bez stavebního uzávěru; platí hlukové předpisy (obytné prostory, nemocnice, úřady); nebo je vyžadována odolnost proti povětrnostním vlivům pro exponované venkovní nasazení.

Pro velké průmyslové instalace, kde je generátorová místnost standardní infrastrukturou, sady otevřených rámů trvale nabízejí lepší hodnotu — akustická ochrana a ochrana proti povětrnostním vlivům je zabudována spíše do budovy než do každé jednotky generátoru a konfigurace s otevřeným rámem umožňuje snazší škálování, když je třeba paralelně připojit další sady.
